水库水源钢板网隔离栅防护网设计规范要求

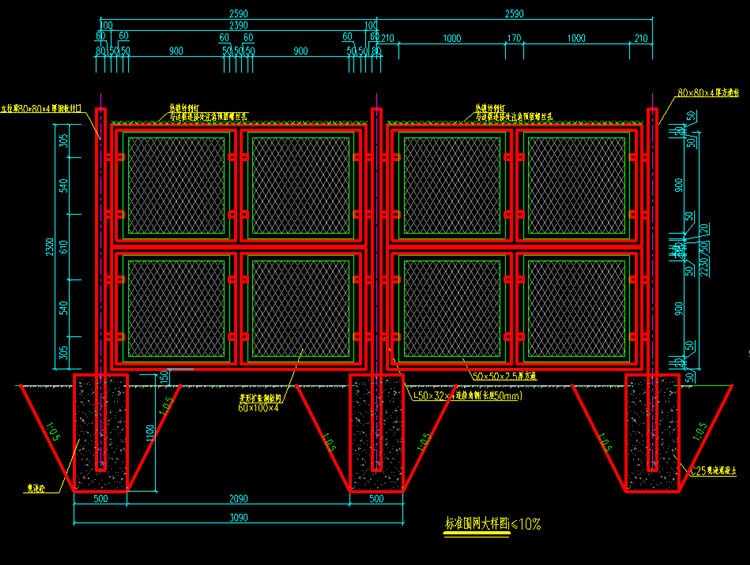

1.本图尺寸单位为mm。
2.围网网面以Q235低碳钢板切割扩张制成，网面与方通应采用面接，接触长度不小于20mm，刀刺网镀锌刺防攀爬，钢板网尺寸采用长节距100mm，短节距60mm，?？?mm，钢板厚4mm，未尽部分详见《隔离栅》(CB/T 26941-2011)。
3.本工程内所有铁件除特殊说明外均为Q235低碳钢，围网网面及立柱等防腐采用热镀锌270g/㎡，喷塑100μm，喷塑材料:纯聚酯室外静电粉末，螺栓采用304不锈钢。颜色暂定采用灰色(色号RCB :89 102 ,111,实物颜色以各方确认为准)。
4.基础砼强度为C25，山脊线位置为现浇混凝土，交通便利位置为商品混凝土。
5.本工程所有材料应在加工厂内加工成型并运至现场完成组装。80X80钢柱与连接的钢板应焊接完成后运至现场完成组装，所有螺栓均采用防盗螺栓。
6.坡度≥10%段钢板隔离网网片形式采用阶梯型布置，中间空当处考虑生态袋填充。
7.围网基础两侧米范围内施工过程中 需要提前清理，后期考虑撒杂草籽绿化恢复。
8.基础开挖后回填土，压实度不小于92%，围网地基承载力不小于60Kpa。
9.立柱高度结合纵坡调整，h=1.89/i+0.05m;其中为坡度。
10.刺钉规格: 热镀锌钢, 0.304kg/m，剩长65mm,底部宽度40mm，剌距70mm，板厚度1mm。
11.由于沿线较长， 立柱基础较多， 实际地质钻孔数量受限制，不能完全反应每一个立柱基础地质情况， 如遇到岩石等其他地质情况人工开挖不到设计标高， 待参建各方现场确认后，可以结合实际情况调整，具体可以结合实际情况参考植筋措施，详见“ 围网基础钢筋图(5/6)，(基础A2.E )中a-a 剖面配筋图。
