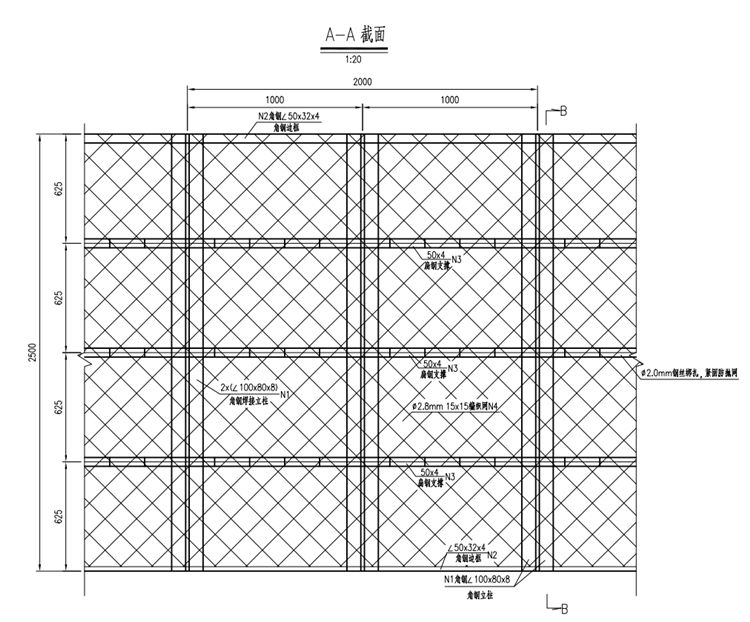

一、铁路编织网防抛网参考设计
1.本图铁路编织网防抛网尺寸除注明者外，其余均以毫米计。
2.本图适用于跨越等级公路的连续梁，梁两侧均设置编织网防抛网。
3.角钢边框及紧固扁钢与角钢立柱间均作焊接处理。
4. N5圆钢与N2角钢采用焊接处理, N4钢丝网挂在N5圆筋上。
5.铁路编织网防抛网设于钢支架圆钢内侧。
6.铁路编织网防抛网每一层扁钢上均设置Φ2.0mm钢丝绑扎,紧固防抛网。绑扎接头置于外侧。
7.本图仅示出铁路编织网防抛网立柱间距1.0m防抛网.立柱间距0.8m参照本图施工。
8.《 铁路钢桥?；ね孔凹巴苛瞎┗跫际跆跫? TB/T 1527-2011)第V体系要求进行防腐处理。
9.本铁路编织网防抛网工程焊接均需满足相应规范要求。
10、铁路编织网防抛网梁体内预埋件构造及数量见梁部图纸。
二、铁路编织网防抛网参数介绍
1、立柱，角钢80*100*8mm；
2、边框，角钢32*50*4mm；
3、紧固扁钢，50*4mm；
4、网格，15*15mm编织网；
5、网丝，2.8mm；
6、高度，2.5m；
7、跨距，1.0m。
